Ref : 1032065 - LT ARIANE 6/32 VVF 2,5M - BAR

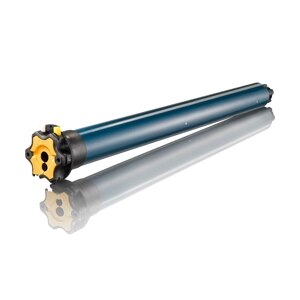

LT 50 ARIANE 6/32 2,5m (x1)

Le moteur filaire éprouvé à vitesse rapide

Application
Store extérieur
Technologie Garantie
Filaire 5 ans

Bénéfices du produit

Vitesse rapide :

  • Pour motorisation des stores, 32 tours/min.

Simplicité d'installation :

  • Réglage des fins de courses par simple appui sur les boutons poussoirs. Le temps de mise en oeuvre est donc réduit.

Actions de maintenance rapide :

  • Le câble est débrochable rapidement.

Adaptation universelle :

  • Ce moteur peut s'adapter sur tous types de volets roulants et de stores

Détails et spécifications

Moteur 230V - 50Hz filaire pour volets roulants et stores extérieur.

  • Cage de fins de course mécanique et rapide.
  • Réglage des fins de courses manuel.
  • Tête en étoile : 6 possibilités d'orientation de la tête moteur.
  • Livré sans adaptation et sans support.
Informations techniques
Produit porteur
Type de produit porteur Volets roulants et stores extérieurs
Electrique
Consommation en fonctionnement 120   W
Tension minimum 207   V
Tension maximale 244   V
Intensité 0,5   A
Tension/fréquence 230V - 50Hz
Mécanique
Capacité de la cage 46   tours
Type de fins de course Cage mécanique et rapide
Type de tête Tête étoile
Vitesse nominale 32   tours / minute
Couple nominal 6   Nm
Répétabilité ± 5   °
Standard
Certification NF Electricité
Indice de protection IP 44
Classe d'isolation I
Cable
Câble de branchement Câble débrochable à sortie axiale ou radiale
Type de cable VVF
Section de fils 0,75   mm²
Couleur Blanc
Longueur de câble 2,5   m
Nombre de fils du cable 4
Dimension
Diamètre 50   mm
Longueur 533   mm
Diamètre de la couronne de base 50 x 1,5   mm
Poids 1,85   kg
Longueur globale (L1) 525   mm
Distance de popage (L2) 510   mm
Autre
Installation À installer dans un tube positionné à l'horizontale
Limites d'utilisation Pour un usage intermittent
Temps thermique 4   mn
Niveau sonore (en fonction des mesures de Somfy) 52   dBA
Température de fonctionnement - 25° / + 70   °C
Sécurité thermique 140   °C
